DTMB无线数字发射机

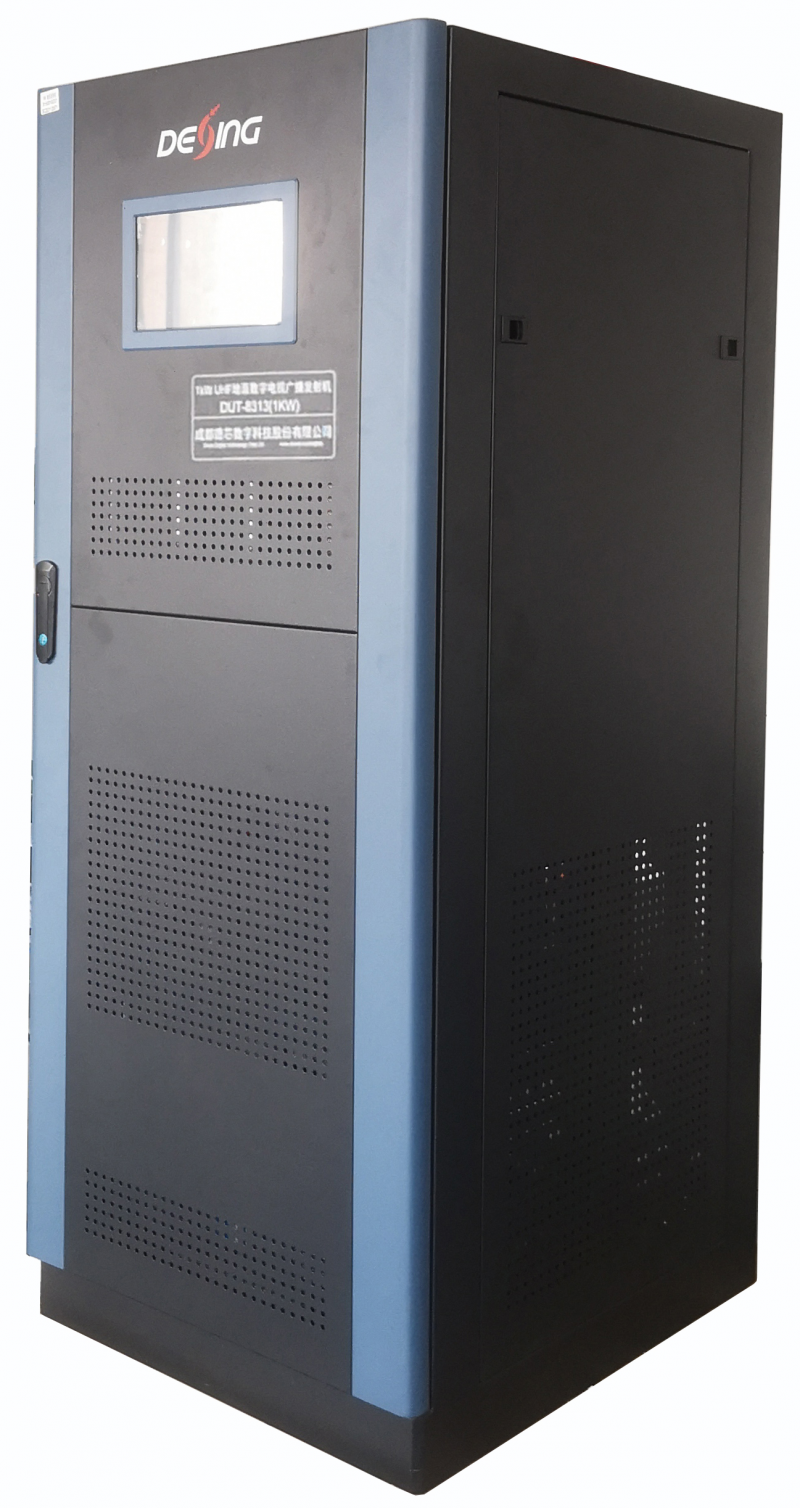

国标DTMB无线数字1kW UHF地面数字电视广播发射机是成都德芯数字科技股份有限公司新一代地面数字电视广播发射机支持单频网和多频网组网方式；支持单载波和多载波模式；工作频率符合GB/T 14433-1993规定；采用高增益、高线性功放模块；本设备具有AGC功能，保持发射机恒定功率输出，保证了产品的稳定可靠和优越性能。

DUT-8313（1KW）型1kW UHF地面数字电视广播发射机可广泛运用于地面数字电视信号传输或广播系统中，也能提供数据广播。

DUT-8313（1KW）型1kW UHF地面数字电视广播发射机符合以下国家和行业标准规定的技术规格和参数要求：

GB 20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》

GB/T 28431-2012《地面数字电视传输流复用和接口技术规范》

GB/T 26666-2011《地面数字电视广播传输系统实施指南》

GB/T 12566-1990《声音和电视广播发射设备信号链接口》

GB/T 12572-2008《无线电发射设备参数通用要求和测量方法》

GB/T 14433-1993《彩色电视广播覆盖网技术规定》

GB/T 28435-2012《地面数字电视广播发射机技术要求和测量方法》

GB/T 28436-2012《地面数字电视广播激励器技术要求和测量方法》

GD/J 067-2015《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》

GB/T 37345-2019《地面数字电视发射设备网管技术规范》

GY/T 341-2020《基于IP传输的地面数字电视广播单频网组网技术规范》

1.2 设备特点

Ø 采用高增益、高线性LDMOS（横向双扩散金属氧化物半导体）功放模块。

Ø 低功耗超线性设计，提升发射机的发射功率，并降低非线性失真产物。

Ø 具有大环路AGC功能，保持功率恒定输出，保障产品的稳定性、可靠性。

Ø 支持LED灯及触摸液晶显示屏指示主要报警和监控信号。

Ø 具有ASI输入接口，BNC接头，阴型，阻抗75Ω；IP输入接口，RJ45。

Ø 10MHz时钟输入，BNC接头，阴型，阻抗50Ω（10MHz时钟为正弦波，峰峰值范围为-5dBm～12dBm）。

Ø 1pps输入BNC接头，阴型，TTL电平，阻抗50Ω。

Ø 监测输出SMA接头，阴型，阻抗为50Ω。

Ø 遥控、监控接口采用RS232和RJ45，其中RS232采用DB9接头，阳型。网管接口RJ45。

Ø 采用全固态技术、合成技术，要求功率放大器并联冗余设计、电源冗余设计，且支持热插拔。

Ø 配备高效率开关电源，输入电压范围宽，适应不同的工作环境。

Ø 功放单元和电源、功分器、合成器采用热插拔方式。

Ø 开关电源并联均流输出，保证了设备稳定性；具有多重防雷措施和完善的保护装置。

Ø 发射机具备自我保护、故障自我诊断功能；对发射机工作状态进行监测(远程/本地)。

Ø 功率放大器具有VSWR、温度、过激励等保护。开关电源具有过压、过流、欠压、温度等保护。整机具有VSWR、防雷、缺相等保护。

Ø 支持发射机工作状态的实时监控和报警功能。

Ø 发射机具备遥控遥测功能，包括发射机基本工作环境监测、发射机工作状态监测、信号流程监测、发射机保护及故障报警等。

Ø 支持多频网(MFN)或单频网(SFN)组网方式。

Ø 采用风机强迫制冷设计；智能化全数字面板控制，操作简单、方便。

Ø 整机中各个部件采用标准化、模块化设计，利于部件替换，安装维修方便。

Ø 设计中充分考虑用户的使用环境和条件，使设备实现24小时工作和无人值守。

1.3 设备性能指标
